电解离子接地极

■产品用途

雷无声LWS-D/LJ电解离子接地极是以提高接地导体内部导电性能，降低接地导体外部土壤电阻率为理论依据所设计生产的。由金属管和电解离子填充料组成。产品具有施工简便、占地面积小、无环境污染、使用寿命长及阻值低等优点。普遍适用于通信、电力、交通、金融、石化、建筑系统等诸多领域。如通信局（站）、移动基站、调度机房、变电站、高速公路、计算机房、办公自动化、智能化小区等对接地要求严格的单位和部门，采用该产品均可以构成性能优良的接地系统。

雷无声LWS-D/LJ电解离子接地极适用于作交、直流工作地、安全保护地、防雷工作地。在人口密集、楼群集中的场所和土壤电阻率高的山区，因地表环境差，施工条件受限制，传统的接地工艺模式难以满足要求，使用电解离子接地极这些问题都会迎刃而解，它在黑土、黄土、盐碱土、垃圾土、回填土、风化砂土、细沙土、粘土、山地等使用均能达到良好的接地降阻效果。对于利用商品房作机房的移动通信基站，它更是理想的选择。

■技术参数

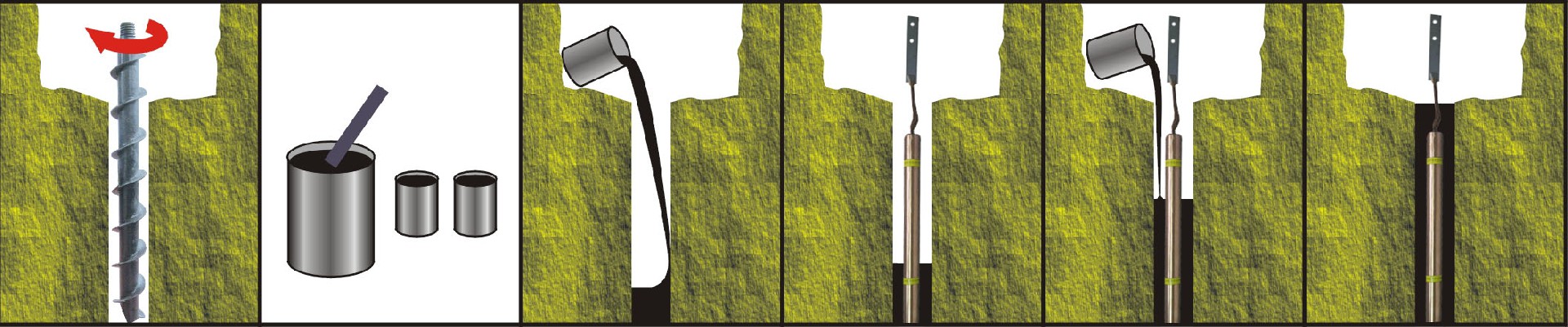

■施工指南

1、钻孔：在选好的施工场地依据所选产品情况开挖圆坑，在坑里钻出垂直地面的孔洞。

2、配制填充料：

⑴. 在容积内放入相应的淡水(井水、自来水均可)，水与填充料的比例为0.4～0.6：1。

⑵. 加入专用高能填充料，通常为长效防腐降阻剂（长效离子剂：长效防腐剂：活性离子剂=25：25：1），搅拌至糊状。

3、将电解离子接地极从包装中取出，检查产品是否完整（电解离子接地极一端焊接了一段95mm²铜线，铜线上再焊接了一块镀锌扁铁，其上开了两个直径为12mm的圆孔，孔中心距为63mm）。

4、拆开电解离子接地极两端及中间的密封胶带（密封胶带用以密封通气孔，通气孔通过潮解作用，将活性电解离子有效释放到土壤中，使接地极成为一个离子发生装置，从而改善周边土质使之达到接地降阻要求）。

5、将四分之一配制好的填充料填入孔洞底部。

6、将电解离子接地极植入孔洞中，接地极顶部与圆坑的底部平齐。

7、接好引出线：引出线采用铜线加扁铁，可螺丝紧固（须刮掉孔周围银粉漆），也可剪掉扁铁后焊接。

8、将其余填充料填在接地极周围至接地极顶端100mm时止，测量接地电阻，达到要求后，用土填盖在接地极周围。

9、当一套接地极达不到接地电阻要求时，可用两套或多套并联使用，接地极与接地极之间的间隔不宜小于5m。

10、检查安装，确保接地极完全被埋入，并与接地网完好连接，待接地极充分吸湿（24小时）后测量其接地电阻。
