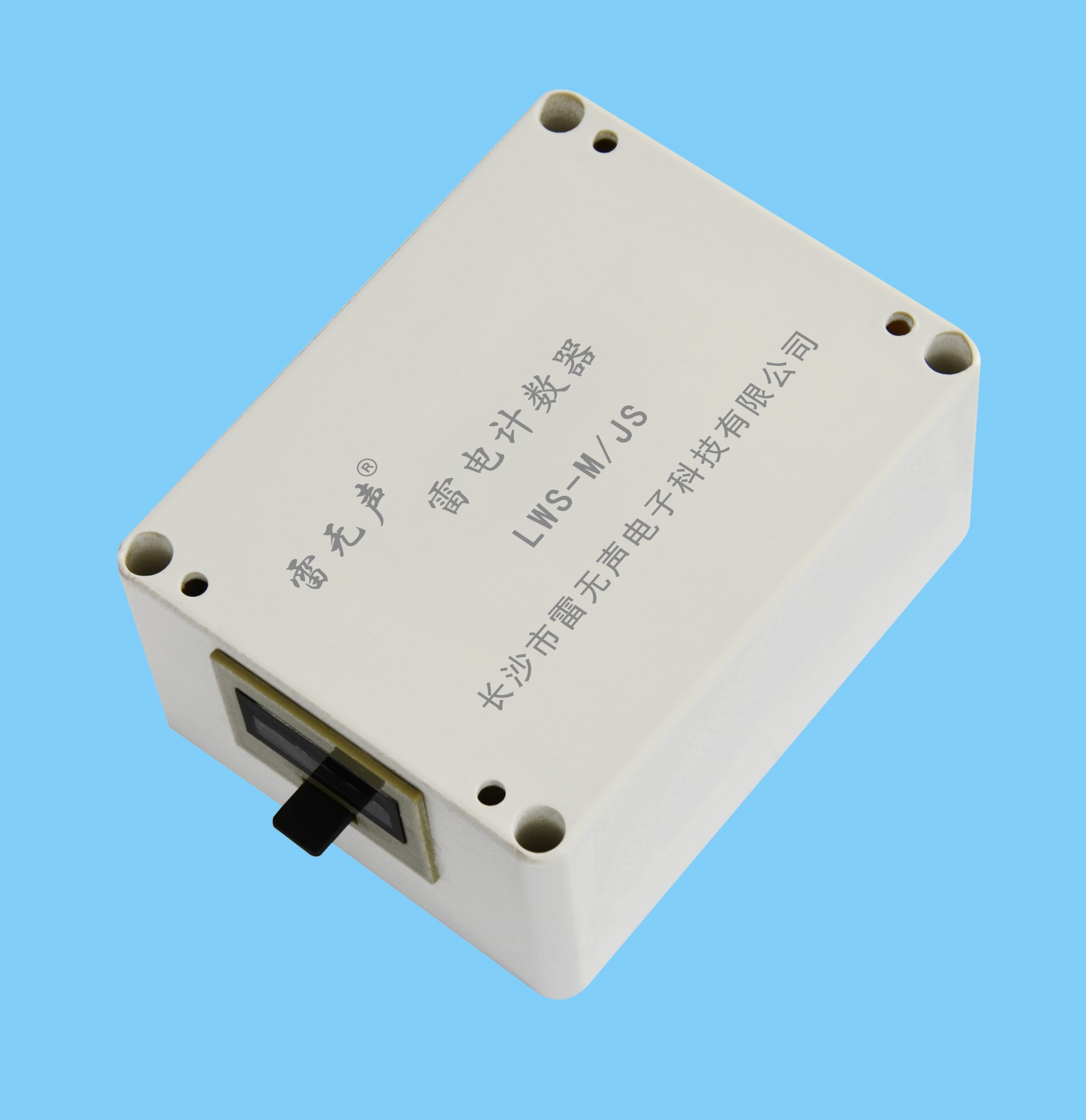

雷电计数器

■产品特点

● 高准确率计数。

● 接线简易，安装方便，实用性强。

● 数码管：35mm导轨式安装；机械式、无源：无需外加电源。

■产品用途

该产品用于防雷产品的雷电计数，准确记录雷击次数。

■技术参数

■安装说明

1、数码管：

● 安装前必须切断电源，严禁带电操作。

● 采用35mm导轨式安装。

● 安装时请根据安装示意图所示连接，其中N(1)为零线，L(2)为相线，PE为地线，感应采样（5,6脚）接互感线圈的两引出线（可任意连接），地线穿过传感线圈后接入地网，切勿错接。

● 睡眠状态下按计数器的“读数”按钮，窗口即显示雷击次数。20秒不操作，计数器即自动进入睡眠状态。

● 非专业人员请勿拆卸。

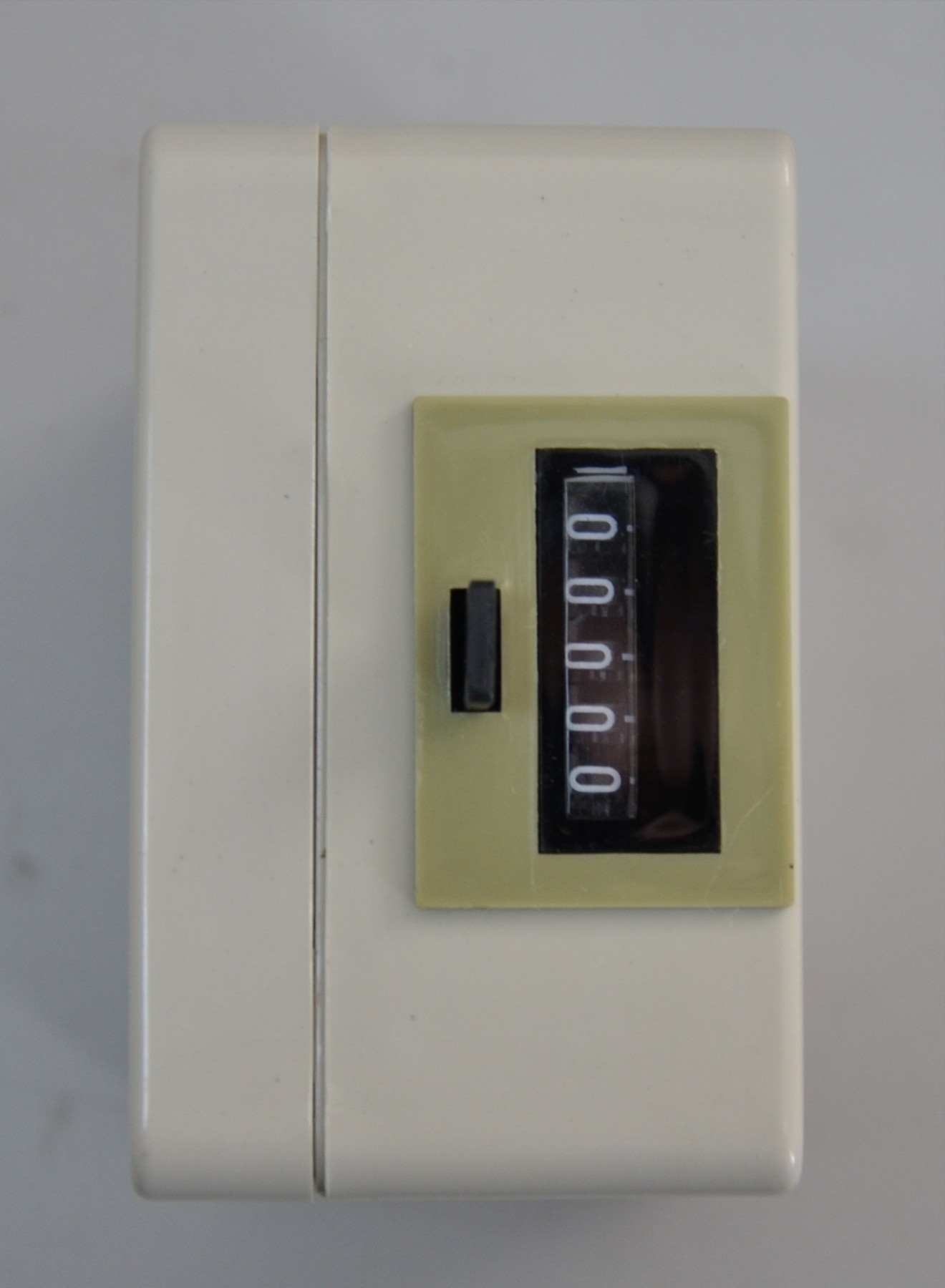

2、机械式、无源：

● 用长螺丝、两固定架将接地引下线套在中间。

● 将雷电计数器（有箭头标签的一面朝接地引下线）插入固定架。

● 确定好合适位置后拧紧螺丝。

● 安装完成后，确保雷电计数器紧贴在接地引下线上，且引下线紧贴在雷电计数器箭头标签的中央位置。

● 安装完成后，对雷电计数器进行清零操作，使雷电计数器的显示值显示为“00000”且数字显示在同一直线上。清零方法：对清零按钮（如安装示意图所示）按压即可使计数值置零（显示“00000”）。

● 非专业人员请勿拆卸。
