■产品特点
● 放电电流大，残压低。
● 实现共模、差模全方位保护。
● 核心元件采用国际知名品牌，性能优越，使用寿命长。
● 内置两级过流、过热保护技术，彻底避免火灾。
● 节能、环保，安装简单、方便，无须特殊维护。
● ns级响应速度。
● 采用特殊冲击熔片，可靠性高。
■产品用途
串联端子防雷器主要适用于低压交流、直流用电设备的防雷保护，包括监控、通信、电力、铁路、医疗、工厂自动化控制系统等。
■技术参数
名称 | 型号 | 规格 | 接口 类型 | 标称放 电电流 In(kA, 8/20μs) | 最大放 电电流 Imax(kA, 8/20μs) | 额定工 作电压 Un(VAC) | 最大持 续工作 电压 Uc(VAC) | 电压保 护水平 Up(V) | 额定 电流 （A） | 响应 时间 tA(ns) | 漏电流0.75U1mA (μA) | 工作 温度 (℃) |
串联端子 防雷器 | LWS-DCAC/10 | 导轨式220V、4A | 接线端子 | 5 | 10 | 220 | 320 | 1100 | 4 | ≤25 | ≤20 | -40 ～ +85 |
LWS-DCAC/10 | 导轨式24V、8A | 接线端子 | 5 | 10 | 24 | 30 | 300 | 8 | ||||
LWS-DCAC/10 | 导轨式12V、8A | 接线端子 | 5 | 10 | 12 | 15 | 200 | 8 | ||||
LWS-DCAC/10 | 插拔导轨式24V、8A、9mm | 接线端子 | 5 | 10 | 24 | 30 | 300 | 8 | ||||
LWS-DCAC/10 | 插拔导轨式12V、8A、9mm | 接线端子 | 5 | 10 | 12 | 15 | 200 | 8 |
■安装说明
● 本产品为串联连接方式。
● 安装前必须切断电源，严禁带电操作。
● 防雷器应与被保护设备的工作电压相匹配。
● 防雷器上的“L/+”为火线或正极线，“N/–”为零线或负极线。

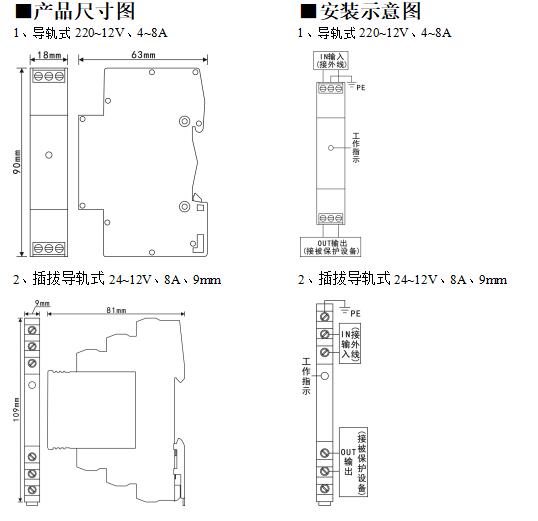

● 安装时请根据安装示意图所示连接，其中IN为输入，OUT为输出，PE为地线，输入端接外线，输出端与被保护设备的输入端相连接，切勿错接。
● 防雷器带有工作指示，接通电源，工作指示灯亮，则表示电源正常接通和防雷组件正常工作；反之，防雷器不可使用，应及时维修或更换。
● 连接线应采用不小于标准要求的多股铜线，且要求短、粗、直。
● 防雷器在使用期间，应定期检测，如果出现故障，应及时维修或更换，以确保设备安全。
