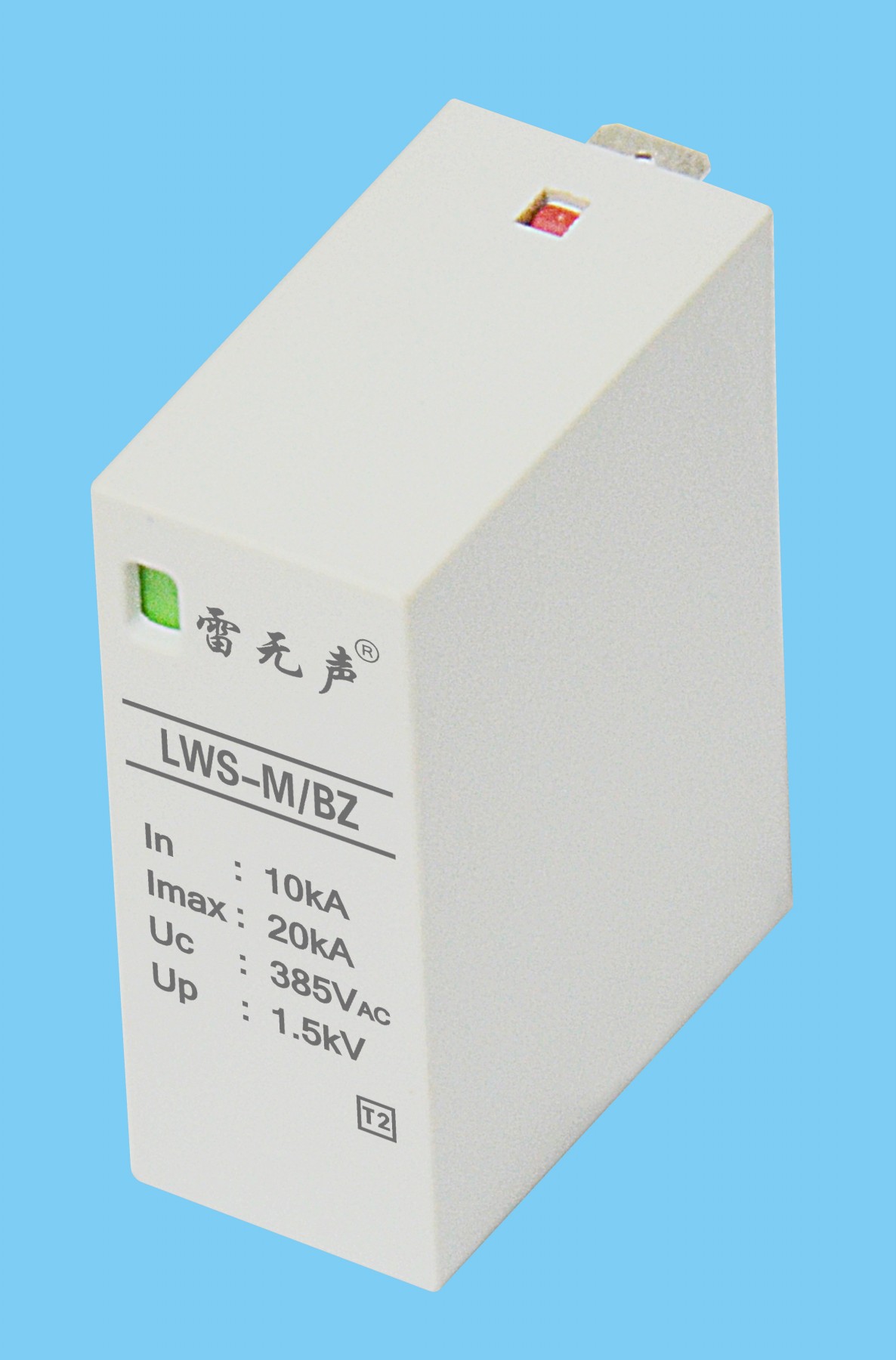

板载电源防雷模块
■产品用途
主要用于保护印制电路板(pcb板)上的电子元器件免遭雷电浪涌的冲击，从而使其能安全的工作。可焊装在各种电气、电子设备的电源PCB板上，应用于充电桩、逆变器、通信设备、家用电器等电气、电子设备的交流回路，作为第二级或第三级电涌防护。
■产品特点
● 选用优质压敏电阻，性能稳定可靠。
● 高性能绝缘防火材料外壳
● 高雷电放电能力，ns级响应速度。
● 内置过热断路装置。
● 失效检测指示。
● 遥信报警接口。
● 模块微型化，用于PCB板上的电源电涌保护
● 节能、环保，安装简单、方便，无须特殊维护。
■技术参数
名称 | 型号 | 规格 | 标称放 电电流 In(kA, 8/20μs) | 最大放 电电流 Imax(kA, 8/20μs) | 电压保 护水平 Up(kV) | 响应 时间 tA(ns) | 额定工 作电压 Un(VAC) | 最大持 续工作 电压 Uc(VAC) | 漏电流0.75U1mA (μA) | 放电管直流放电电压（V） | 放电管最大放电电流(kA，8/20μs） | 工作 温度 (℃) |
板载电源防雷模块 | LWS-M/BZ | Uc385 | 10 | 20 | 1.5 | ≤25 | 220 | 385 | ≤20 | 600 | 40 | -40～+85 |
LWS-M/BZ | Uc275 | 10 | 20 | 1.2 | 275 | 40 |
