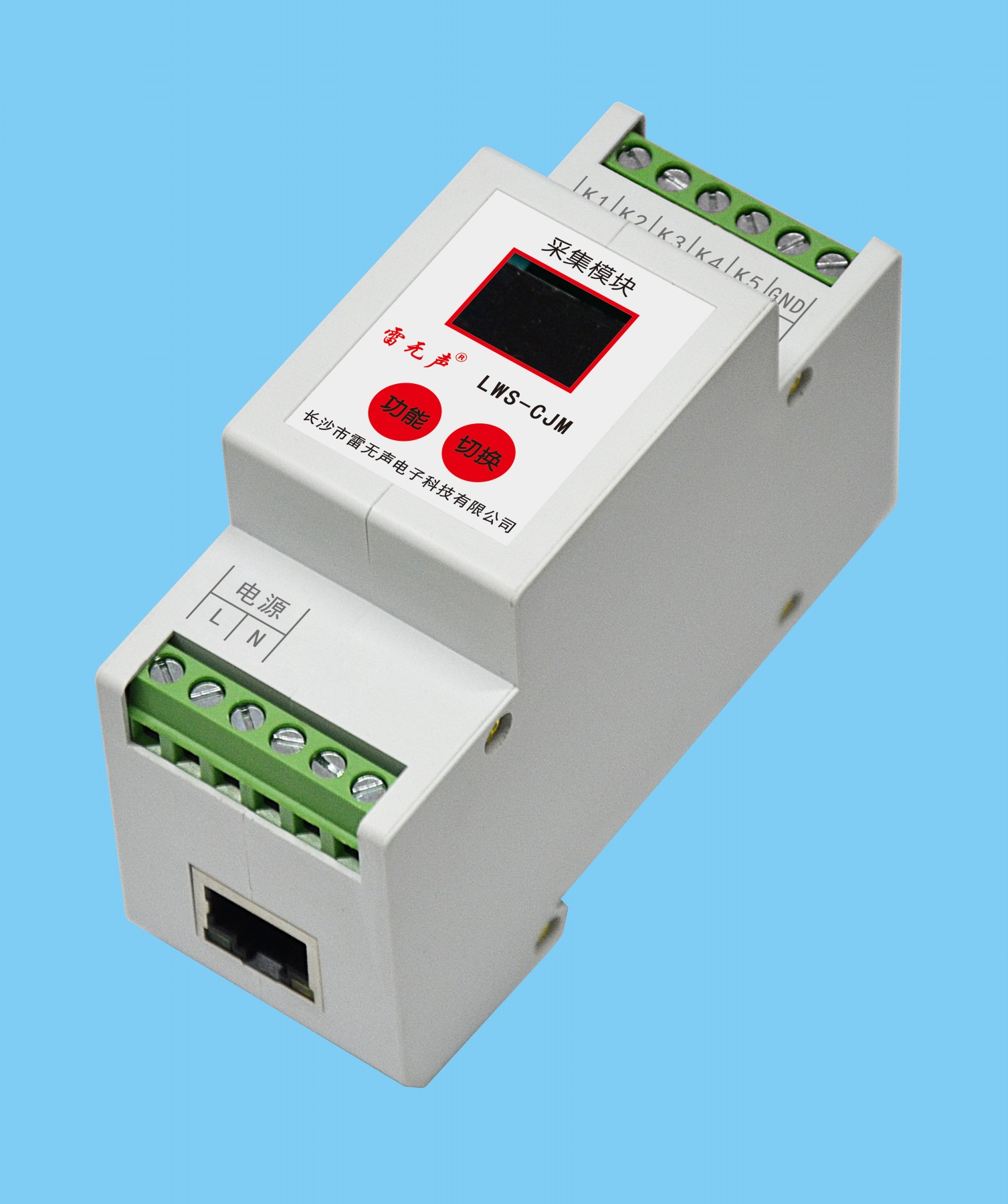

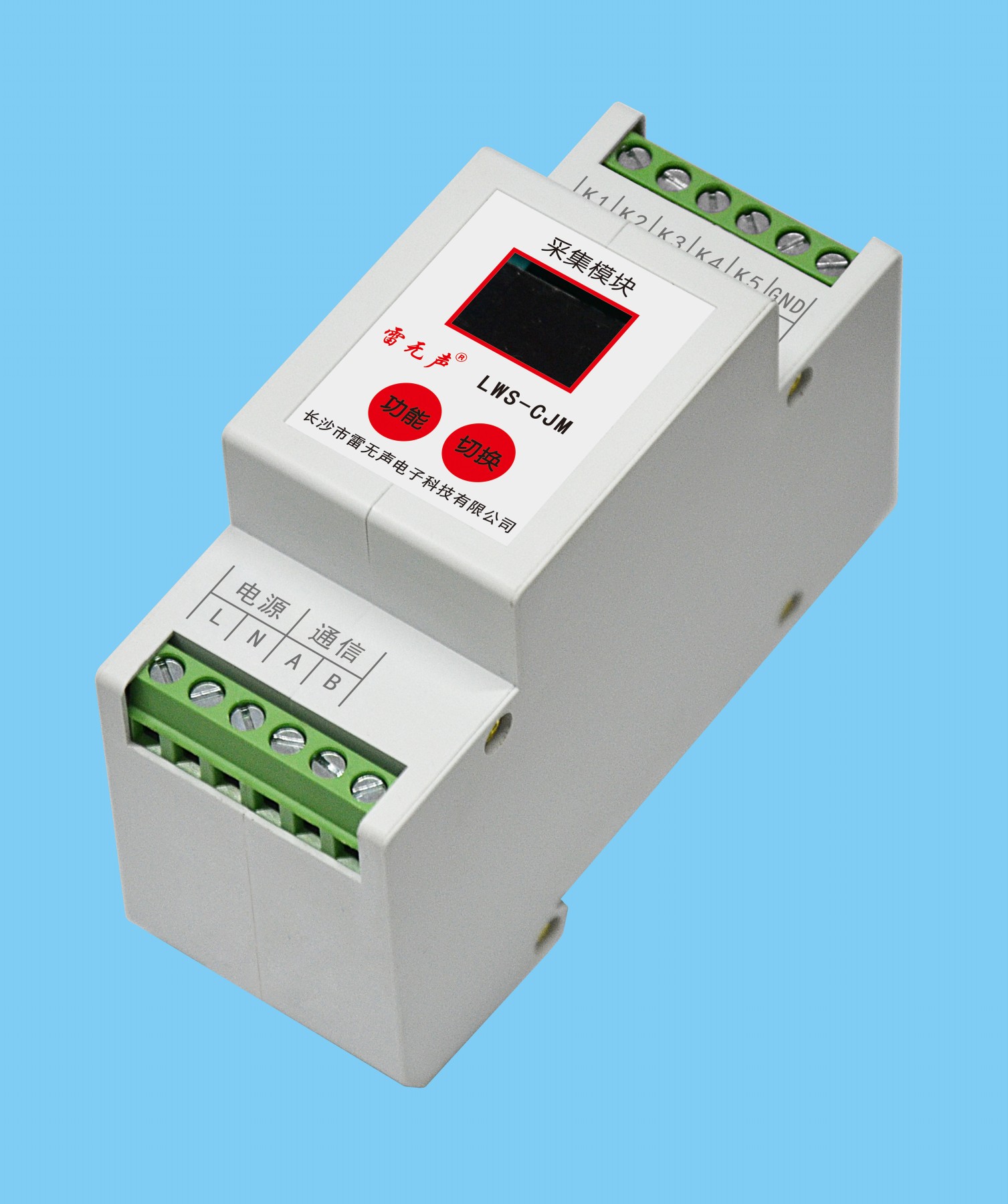

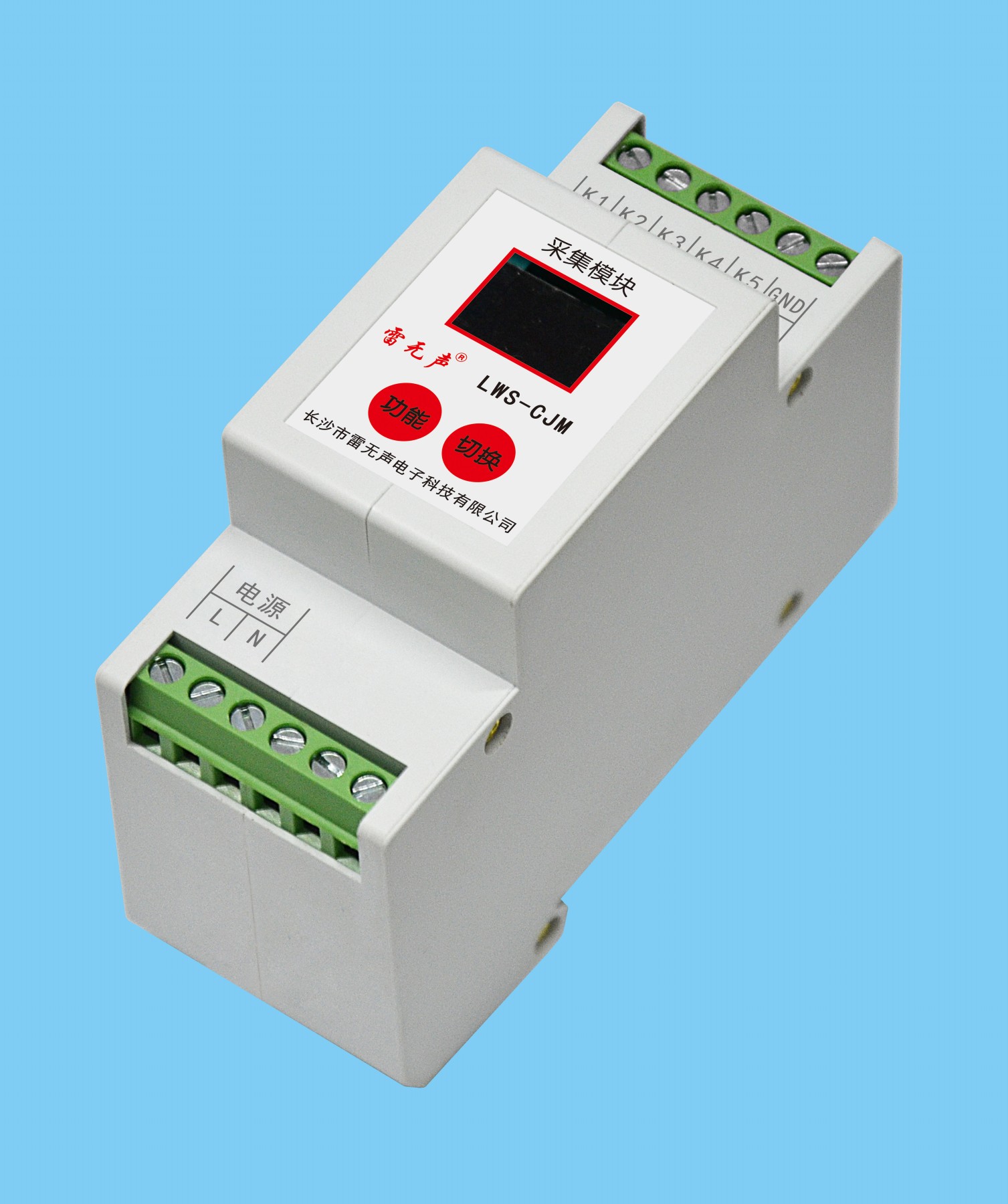

采集模块

■产品用途

LWS-CJM采集模块具备多路开关量状态监测功能，可对SPD的工作状态、后备断路器状态以及其他设备的开关量状态进行监测，可实时了解设备的工作状态。

■产品特点

● 多路开关量输入，集成度高。

● 内置高性能微处理器，广泛应用于各种工业环境。

● 声光报警。

● 开关量输入的状态实时显示。

● 模块自带双看门狗，保障系统安全运行。

● 可选RS485总线、10/100M网络、433M无线、2.4G无线传输方式。

● 提供液晶屏，查询监测状态

■技术参数

■安装说明

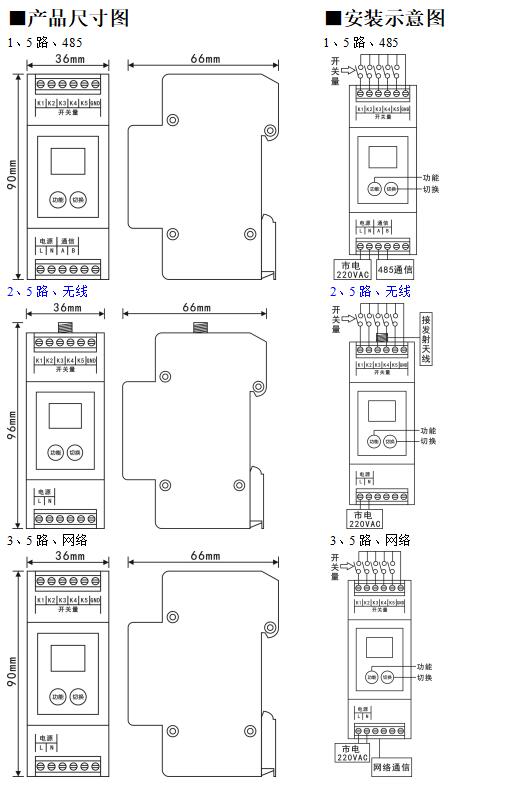

● 本产品采用插入式接线端子的接线方式。

● 安装时请根据安装示意图及产品标识正确连接，其中L、N接交流电源，K1~K5为5路开关量接口，GND为开关量监测信号地，当采用RS485通信时，A、B端口接485通信线，切勿接错。

● 五路开关量正常状态时显示屏对应显示白色“1”，故障时对应路显示为红色“0”，同时上方显示“报警”标志。

● 可通过“功能”按键的连按操作进入相应的功能设置状态（连按操作为：前N-1次短按，第N次长按，短按时间应小于1秒，长按时间应大于2秒）。“功能”按键连按4次（前3次短按，第4次长按）恢复出厂设置，连按3次重启模块操作，连按2次进入参数设置界面，可设置网关和本机IP（Gateway-网关，Locl-IP-本机IP），连按1次为背光设置。

● 在信息查看界面（初始界面）下：短按“功能”按键可快速切换到主查看界面，短按“切换”按键可切换查看的信息界面。

● 在参数设置界面下：短按“功能”可切换要设置的参数，短按“切换”按键可对设置的参数进行“加操作”，长按“切换”按键可对设置的参数进行“快速连加操作”或“退出设置操作”，长按“功能”键退出并保存设置。

● RJ45网络接口的产品可通过连接局域网，使用“智能硬件产品参数配置软件”进行产品的参数配置，也可以通过产品上的“功能”和“切换”按键进行部分参数的配置。
