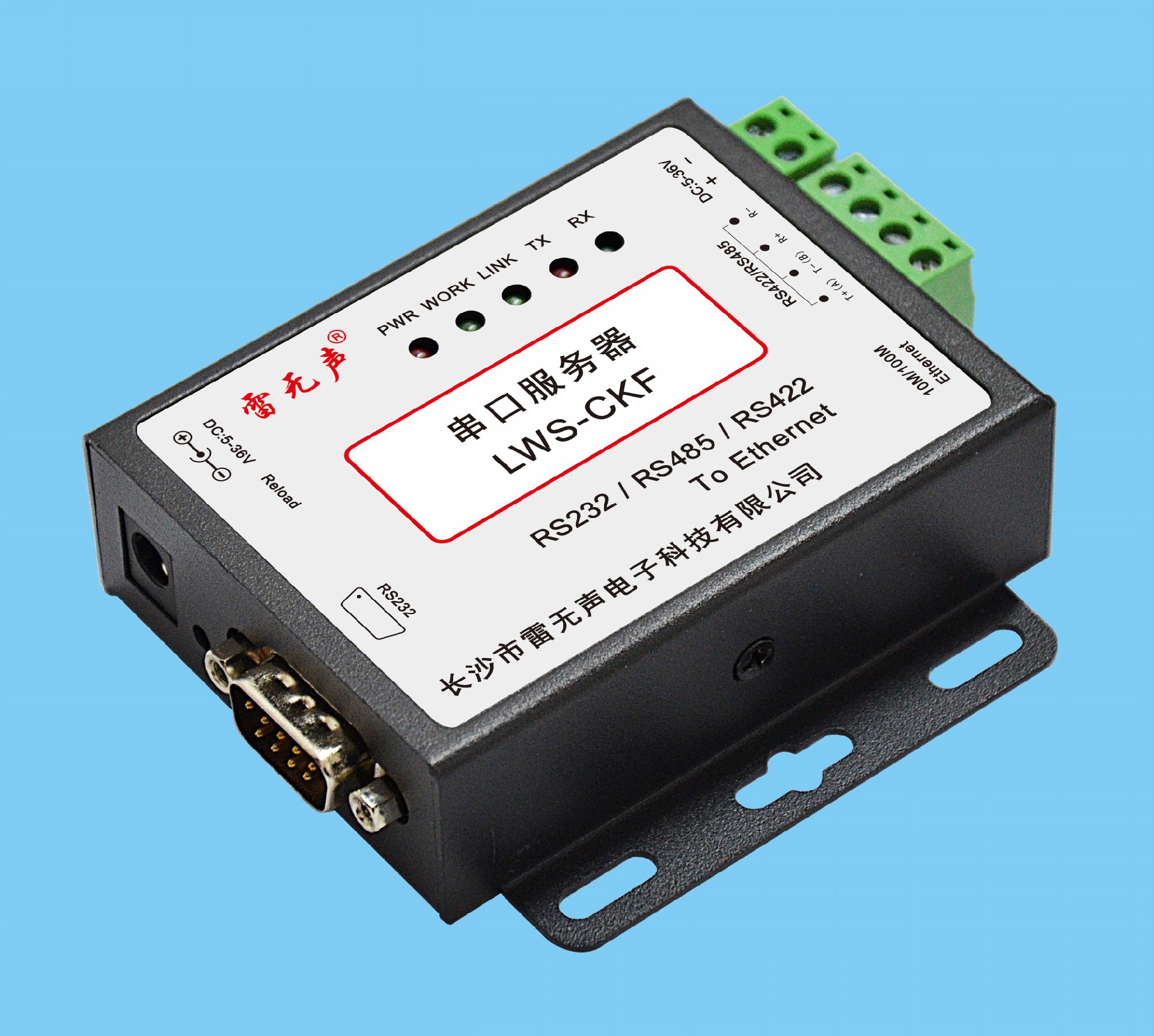

LWS-CKF串口服务器
■产品介绍
LWS-CKF串口服务器是一款实现RJ45网口与RS232或RS485、RS422接口之间直接的数据透明传输的设备。串口种类齐全，方便客户使用，同时支持端子电源供电和电源座供电，可供客户自行选择。搭载ARM处理器，功耗低，速度快，稳定性高。
内部集成了TCP/IP协议栈，用户利用它可以轻松完成嵌入式设备的网络功能，节省人力物力和开发时间，使产品更快的投入市场，增强竞争力。
本产品已经经过严格考验，在银行、公路、大型公司网络、有摄像头的繁忙网络以及通过光纤转以太网等组建的复杂网络环境中均有成功应用。
■产品特点
n● 10/100Mbps自适应以太网接口，支持AUTO-MDIX网线交叉直连自动切换。
n● 工作模式可选择TCP Server、TCP Client、UDP Client、UDP Server、HTTPD Client。
n● 串口波特率从600bps到230.4Kbps可设置，支持None、Odd、Even、Mark、Space五种校验。
n● 自定义心跳包机制，保证连接真实可靠，杜绝死连接。
n● 支持RS232和RS485、RS422三种接口。
n● TCP Server模式下，连接Client的数量可在1到16个之间任意设置，默认4个，已连接Client的IP可显示，按连接计算发送/接收数据。
n● TCP Server模式下，当连接数量达到最大值时，新连接是否踢掉旧连接可设置。
n● 支持TCP Client短连接功能，短连接断开时间自定义。
n● 支持超时重启（无数据重启）功能，重启时间自定义。
n● TCP连接建立前，数据缓存是否清理可设置。
n● DHCP功能，能够自动获取IP。
n● MAC地址可修改，支持自定义MAC功能。
n● DNS功能，域名解析。
n● 可以跨越网关，交换机，路由器运行。
■技术参数
分类 | 参数 | 数值 |
硬件参数 | 工作电压 | 5～36VDC |
工作电流 | 116mA@5V/53mA@12V | |
网口规格 | RJ45、10/100Mbps、交叉直连自适应 | |
串口波特率 | 600-230.4K（bps） | |
串口数 | RS232、RS485、RS422 各一个（不可同时使用） | |
软件参数 | 网络协议 | IP、TCP/UDP、ARP、ICMP、IPV4 |
IP获取方式 | 静态 IP、DHCP | |
用户配置 | 软件配置，网页配置，AT指令配置 | |
简单透传方式 | TCP Server/TCP Client/UDP Server/UDP Client | |
类RFC2217 | 支持 | |
Httpd Client | 支持 | |
TCP Server连接 | 支持最多16路TCP连接（可自定义） | |
网络缓存 | 发送：6Kbyte；接收：4Kbyte | |
串口缓存 | 接收：2Kbyte | |
平均传输延时 | <10ms | |
打包机制 | 4字节打包时间，400字节的打包长度 | |
其他 | 认证 | CE、FCC |
可靠等级 | 2kV电磁隔离 | |
尺寸 | 98.0×86.0×24.5mm(L×W×H) | |
工作温度 | -25～+75℃ | |
存储温度 | -40～+105℃ | |
工作湿度 | 5%～95% RH(无凝露) | |
存储湿度 | 5%～95% RH(无凝露) |
DB9引脚定义
| 引脚序号 | 2 | 3 | 5 | 1,4,6,7,8 |
DB9公头/针型 引脚定义 | RXD | TXD | GND | NC |

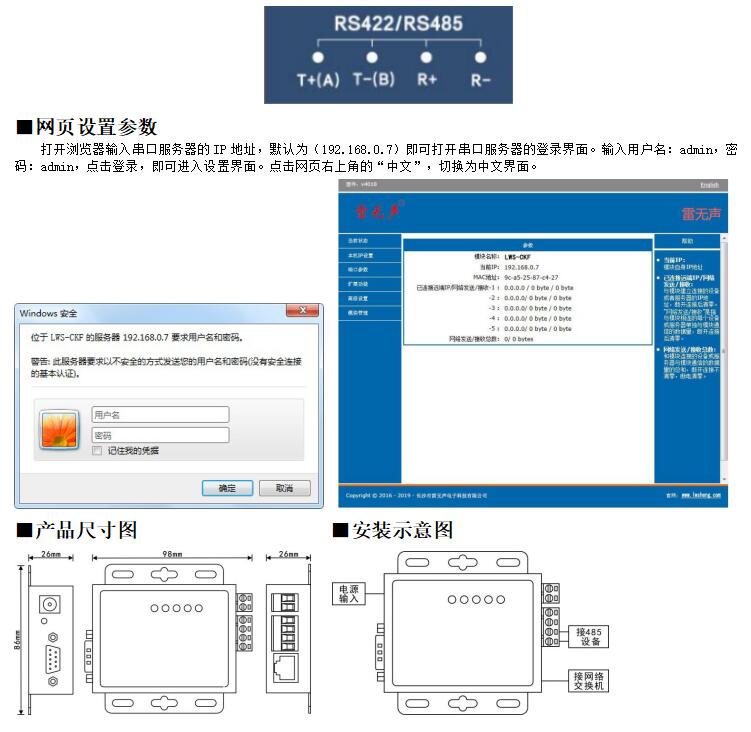

RS422引脚线序
下图为RS422的引脚分布图，R+和R-为422的接收引脚，只能用来接收数据。T+(A)和T-(B)为422的发送引脚，用于服务器向串口设备发送数据。同时A和B为485的收发引脚。客户只需要按照422的线序接线即可使用。

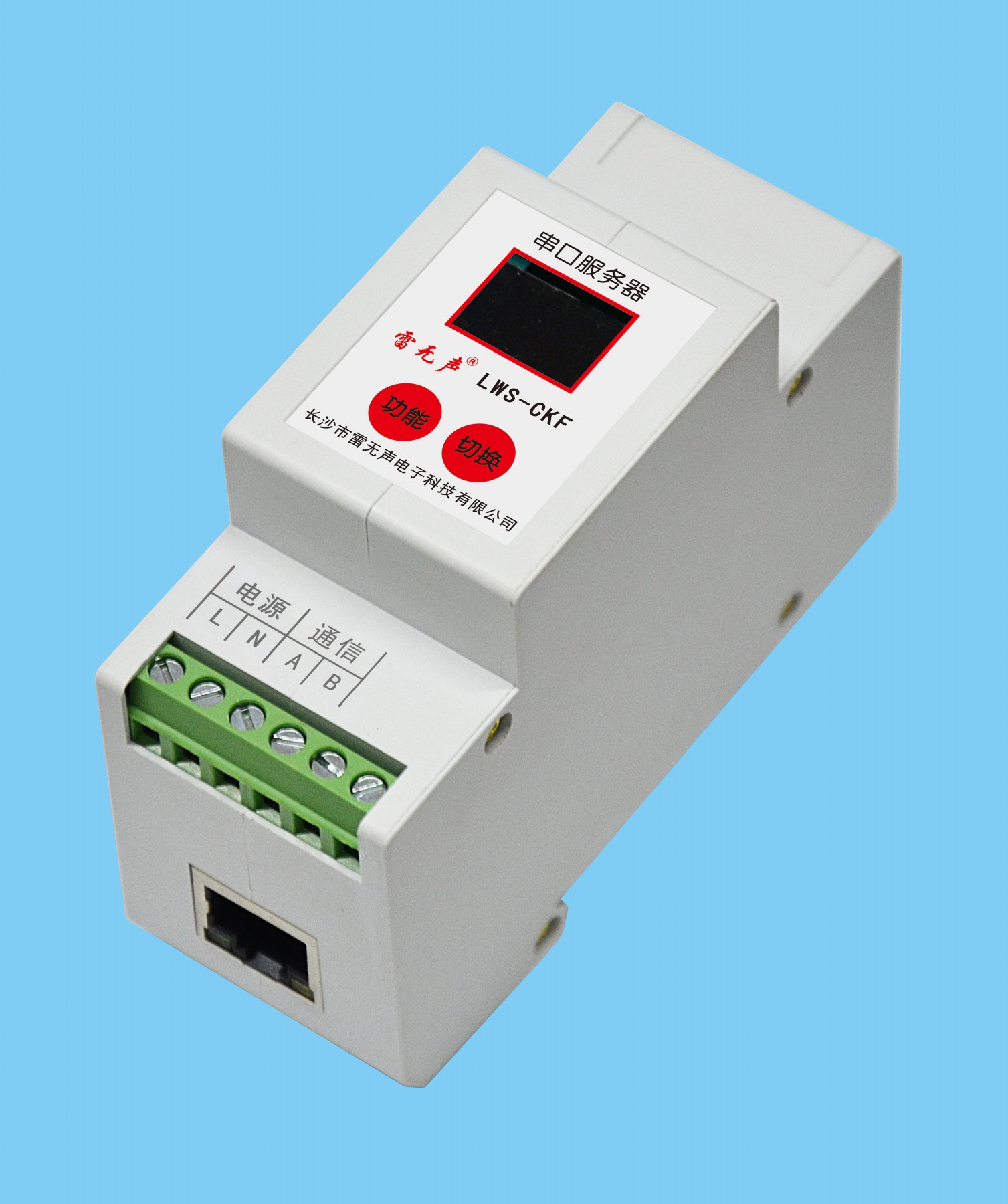

LWS-CKF串口服务器（轮询）
■产品介绍
LWS-CKF串口服务器是一款实现RJ45网口与RS485接口之间直接的数据传输的设备。带轮询功能的串口服务器，可轻松完成RS485设备与物联平台软件的连接与数据交换。搭载高性能微处理器，功耗低，速度快，稳定性高。内部集成了TCP/IP协议栈，用户利用它可以轻松完成嵌入式设备的网络功能。
■产品特点
● 10/100Mbps自适应以太网接口。
● 工作模式为TCP Client，方便快速连接平台服务器。
● 支持连接超时自动重启功能。
● 内置高性能微处理器，广泛应用于各种工业环境。
● 模块自带看门狗，保障系统安全运行。
● 液晶屏显示，方便查询设备运行状态及参数。
■技术参数
分类 | 参数 | 数值 |
硬件参数 | 工作电压 | 170～250VAC |
网口规格 | RJ45、10/100Mbps | |
串口波特率 | 9600bps | |
串口数 | RS485 1个 | |
软件参数 | 网络协议 | IP、TCP/UDP |
IP获取方式 | 静态IP | |
用户配置 | 软件配置 | |
工作模式 | TCP Client | |
网络缓存 | 发送：6Kbyte；接收：4Kbyte | |
串口缓存 | 接收：2Kbyte | |
平均传输延时 | <10ms | |
其他 | 尺寸 | 90×36×66mm(L×W×H) |
工作温度 | -25～+75℃ | |
存储温度 | -40～+105℃ | |
工作湿度 | 5%～95% RH(无凝露) | |
存储湿度 | 5%～95% RH(无凝露) |

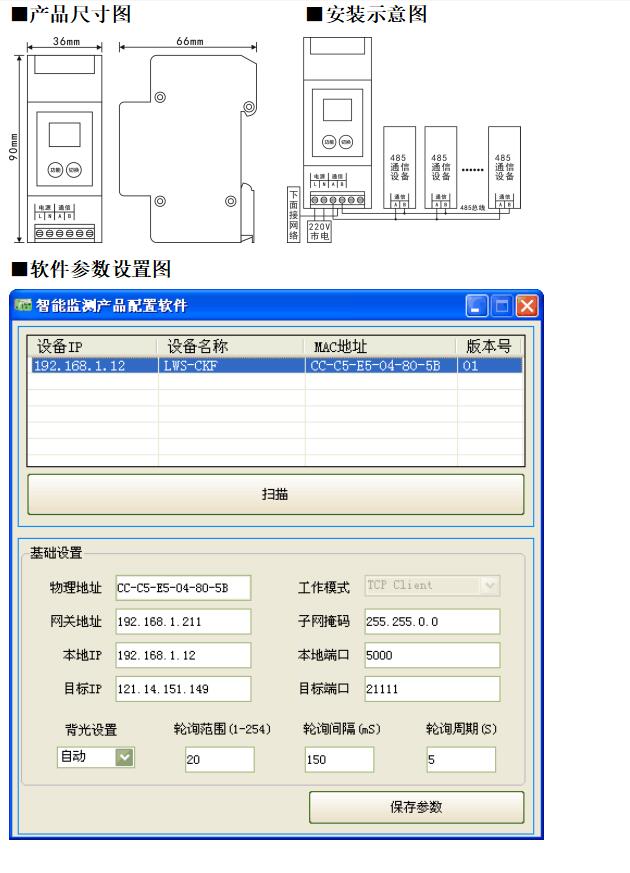

■安装说明
● 本产品采用插入式接线端子的接线方式。
● 安装时请根据安装示意图及产品标识正确连接，其中L、N接交流电源，A、B端口接485通信线，切勿接错。
● RJ45网络接口可通过连接局域网，使用“智能硬件产品配置软件”进行产品的参数配置；也可以通过产品上的“功能”和“切换”按键进行部分参数的配置。
● 可通过“功能”按键的连按操作进入相应的功能设置状态（连按操作为：前N-1次短按，第N次长按，短按时间应小于1秒，长按时间应大于2秒）。“功能”按键连按4次（前3次短按，第4次长按）恢复出厂设置，连按3次重启模块操作，连按2次进入参数设置界面，可设置网关和本机IP（网关_IP，本机_IP），连按1次为背光设置。
● 在信息查看界面下：短按“功能”按键可快速切换到主查看界面，长按“功能”键退出并保存设置。短按“切换”按键可切换查看的信息界面；
● 在参数设置界面下：短按“功能”可切换要设置的参数，短按“切换”按键可对设置的参数进行“加操作”，长按“切换”按键可对设置的参数进行“快速连加操作”或“退出设置操作”。
