视频信号防雷器
■产品特点
● 放电电流大，采用多级保护。
● 内置快速半导体保护器件，响应速度快，残压低。
● 核心元件采用国际知名品牌，性能优越。
● 节能、环保，安装简便，适用于各种标准接口类型。
● 插入损耗低，确保线路畅通。
● 驻波系数小，工作频率范围宽。
■产品用途
视频信号防雷器主要用于沿视频信号线路侵入设备的雷电（过电压）防护，如视频监控设备（摄像机、视频监控器、光端机、显示器、有线电视、家用电视等）。
技术参数
名称 | 型号 | 规格 | 接口类型 | 额定 工作 电压 Un(V) | 最大持 续工作 电压 Uc(V) | 电压保护水平 Upx-x (V,1.2/50μs) | 传输 特性 | 标称放 电电流 In(kA, 8/20μs) | 最大放 电电流 Imax(kA, 8/20μs) | 响应 时间 tA(ns) | 插入 损耗 (dB) |

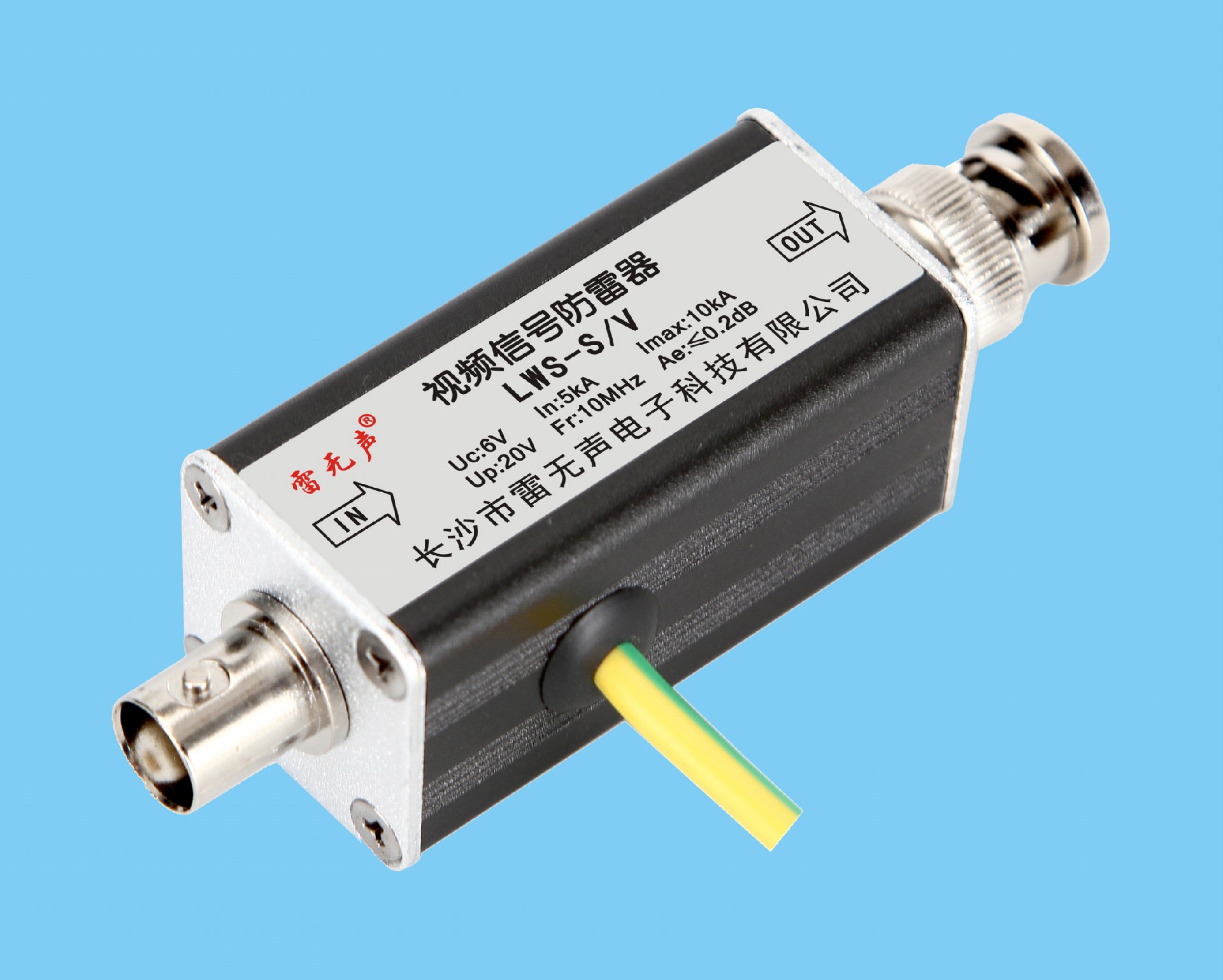

视频 信号 防雷器 | LWS-S/V | BNC接口 | BNC | 5 | 6 | 20 | 10MHz | 5 | 10 | ≤1 | ≤0.2 |

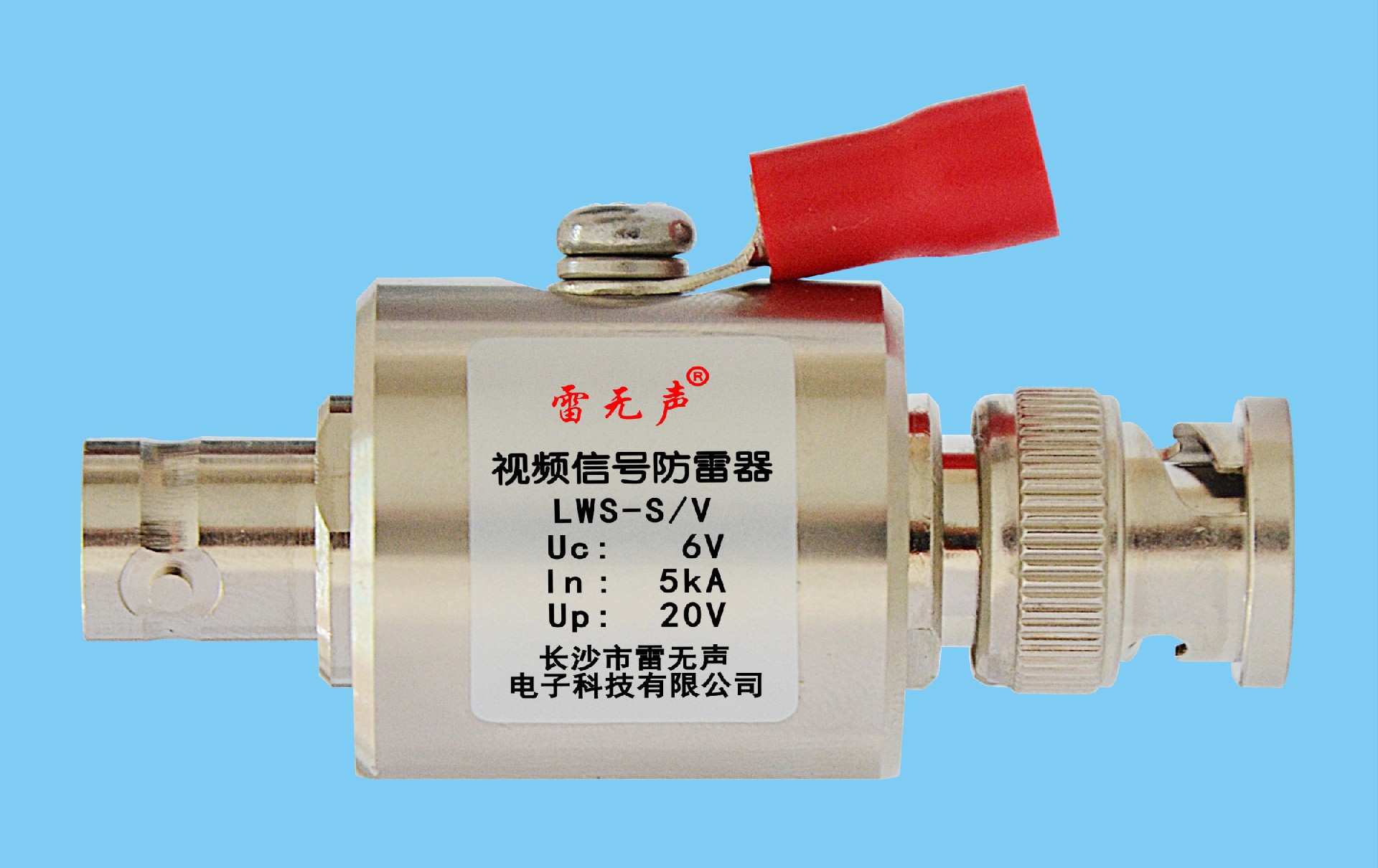

LWS-S/V | BNC接口、黄铜 | BNC | |||||||||

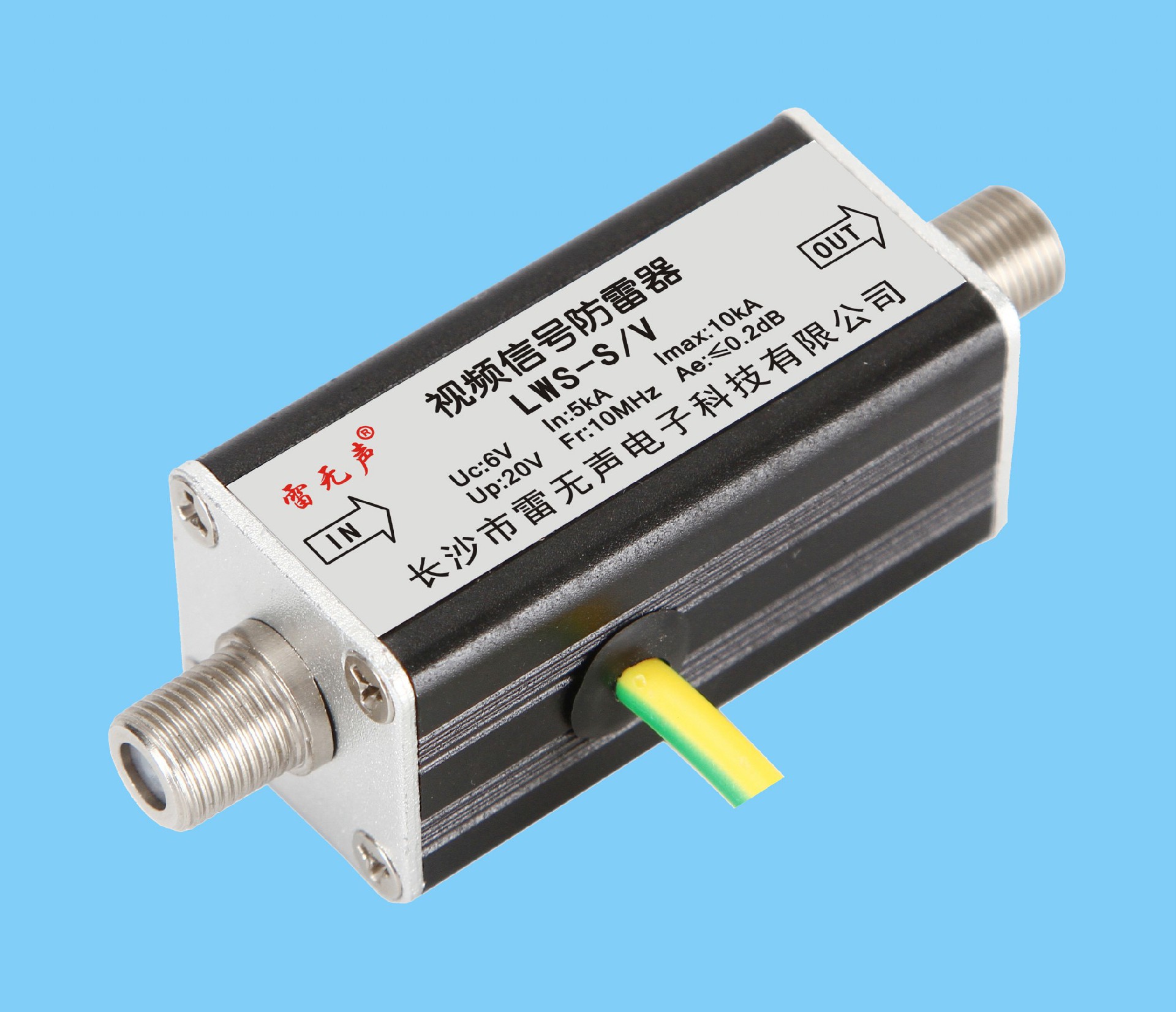

LWS-S/V | 英制F接口 | F | |||||||||

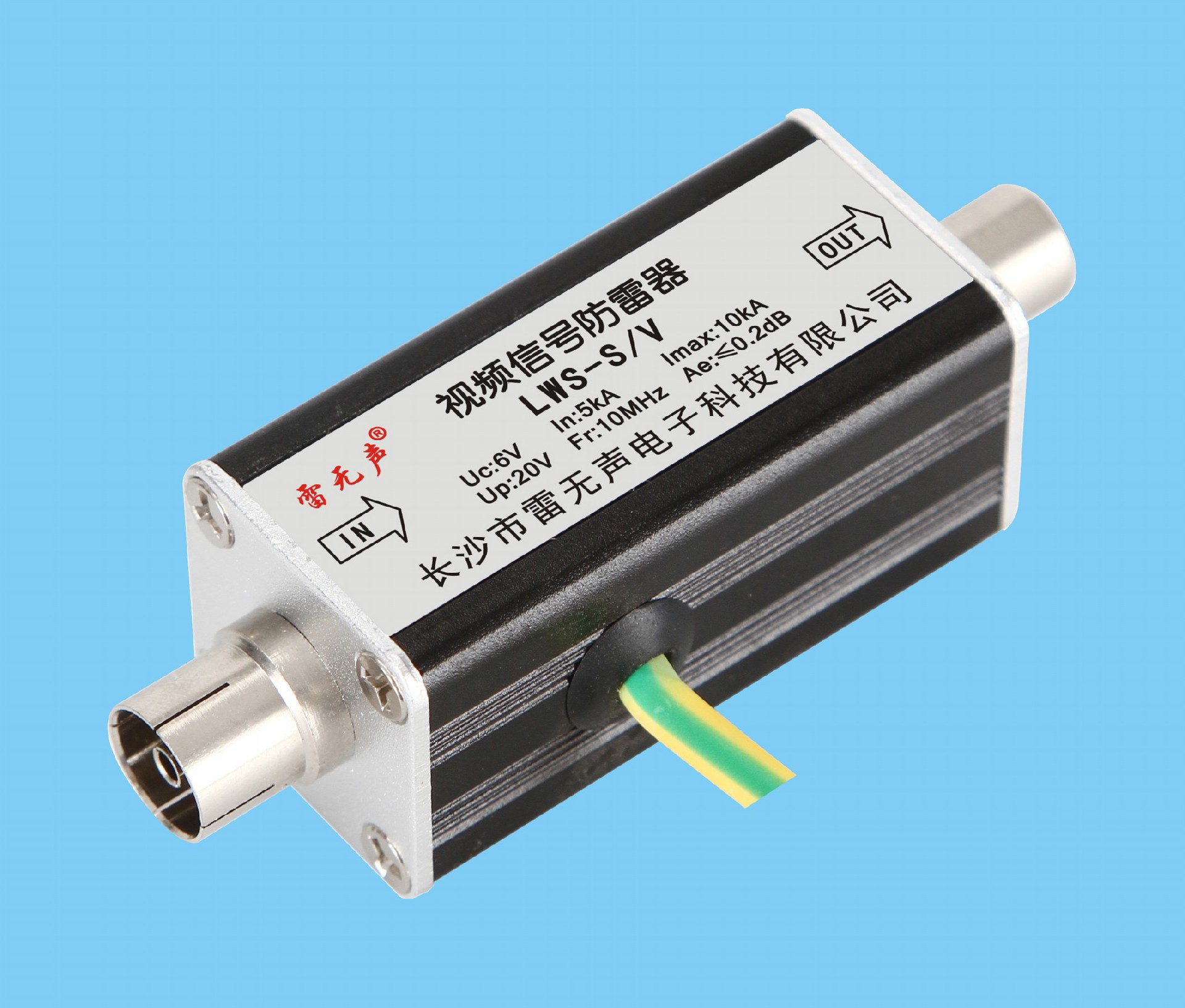

LWS-S/V | RF接口 | RF | |||||||||

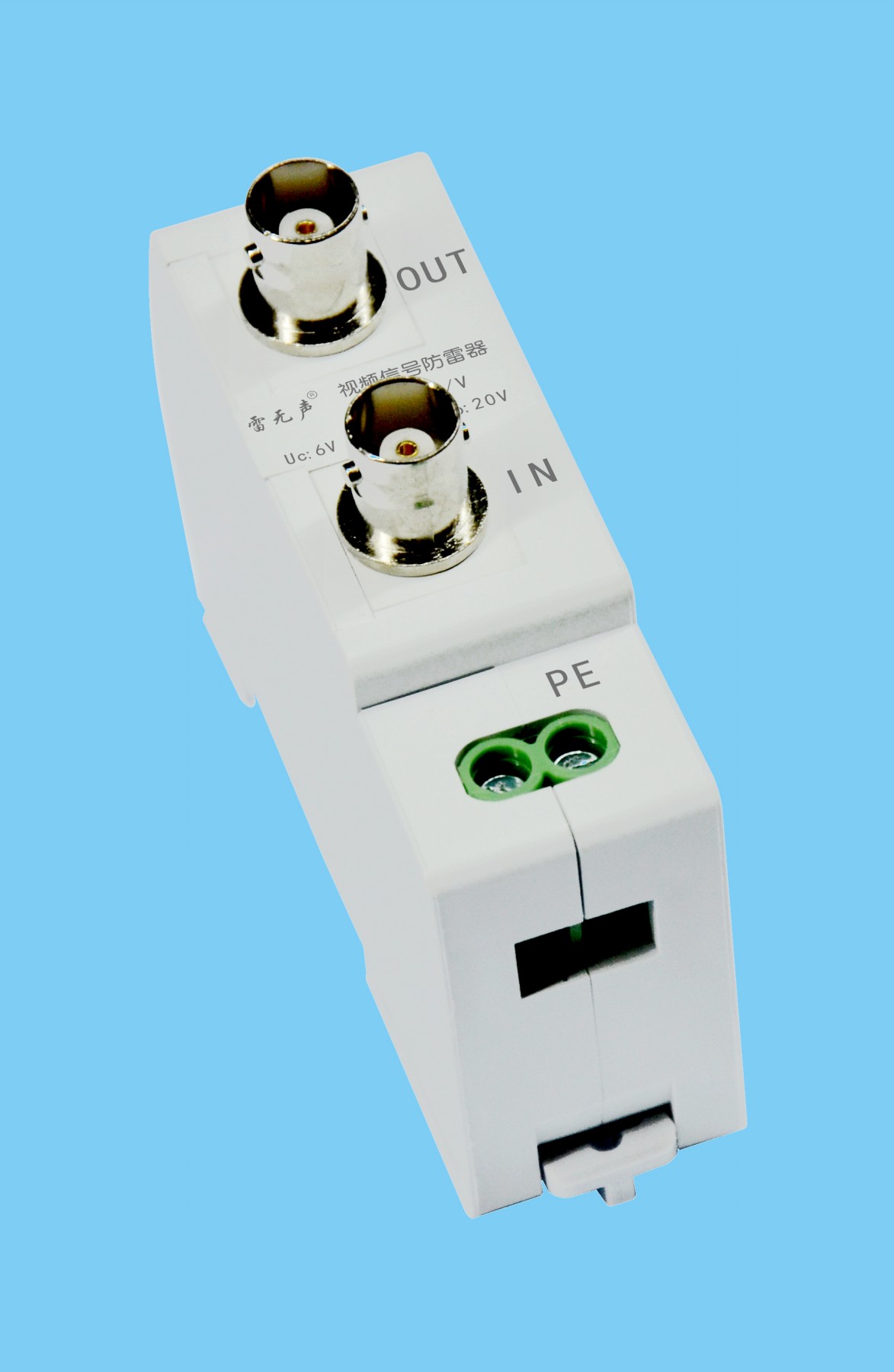

LWS-S/V | 导轨式BNC接口 | BNC |
■安装说明
● 本产品为串联连接方式。
● 请选择与被保护设备接口类型相同的产品。
● 防雷器应与被保护设备的工作电压相匹配。

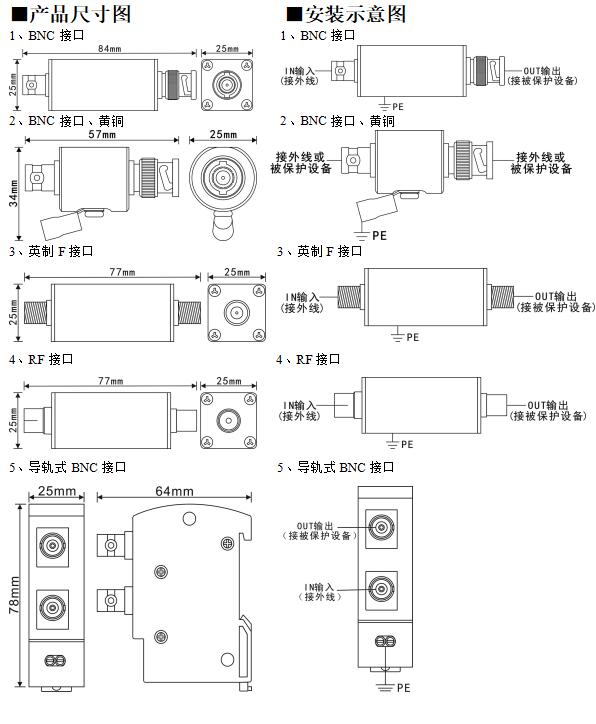

● 安装时请根据安装示意图所示连接，其中IN为输入，OUT为输出，PE为地线，输入端接外线，输出端与被保护设备的输入端相连接（其中黄铜类产品两端都可以接输入线或输出线），切勿接错。
● 防雷器的PE线必须与防雷系统的地线可靠连接，连接线要求短、粗、直。
● 防雷器在使用期间，应定期检测，如果出现故障，应及时维修或更换，以确保设备安全。
